【四国化成】2段式サイクルラック1型

DCL1
DCL1
DCL1
DCL1
DCL1
DCL1

上段の出し入れがラクに行えるガススプリング式。

集合住宅など、限られたスペースで自転車を複数台設置する場合に。

おすすめポイント

ガススプリング式なので、上段の自転車もラクラク取り出せます。

※受注生産品のため、ご注文後のキャンセルは不可となります。

在庫状態 : メーカーお取り寄せ

定価  ¥86,900(税込)

販売価格  ¥64,500(税込)

タイプ

お届け先は法人・個人事業主限定です ※宛名に事業者名必須

数量

SOLD OUT

この商品について問い合わせる
商品特徴
上段の出し入れがラクに行えるガススプリング式。

2段式サイクルラック1型 イメージカラー:ホワイト

  • L本体(低列用)とH本体(高列用)を交互に配置します。
  • 強風を受ける場所での設置はご遠慮ください。脱輪・落下等の危険性があります。
  • 規格外の自転車は収納できません。収納した場合、脱輪・落下等の危険性があります。
  • タイヤサイズ20インチ~28インチまでの自転車を設定しています。
  • ラックに乗ったり、ぶら下がるような事は絶対にしないでください。破損や事故につながる可能性があります。
  • 本体にはM12アンカーが同梱されています。
  • 稼動中取手部以外は危険防止のため触れないでください。
  • 稼動中は取手部から手を離さないでください。
  • 危険を伴いますので改造は絶対にしないでください。破損や事故につながる可能性があります。
  • 落下転倒防止のため自転車が正しく収納されていることを確認してから操作してください。
  • 駐輪場では遊ばないでください。事故につながる可能性があります。
上段ラックの使用方法
2段式サイクルラック1型 使用方法①ストッパーを手前に引きます。

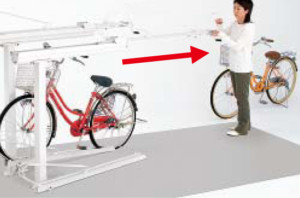

2段式サイクルラック1型 使用方法 (2)②ハンドルを手前に引きます。
2段式サイクルラック1型 使用方法 (3)③床面まで下ろします。

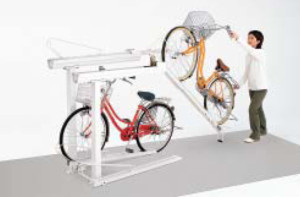

2段式サイクルラック1型 使用方法 (4)④前輪をレールの上に乗せ、自転車を押し上げます。

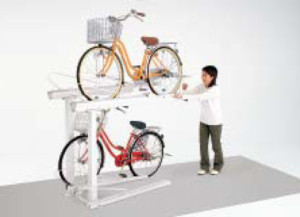

2段式サイクルラック1型 使用方法 (5)⑤レールを前方に押し込み、ストッパーの作動を確かめます。
仕様表

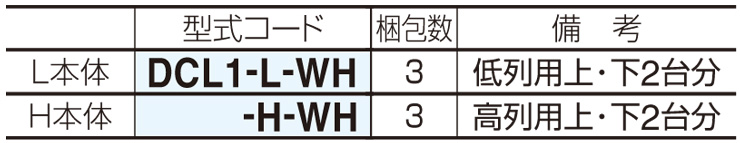

2段式サイクルラック1型 仕様

対応自転車仕様

四国化成建材 2段式サイクルラック1型 対応自転車仕様

※標準のピッチで施工した場合の目安です。

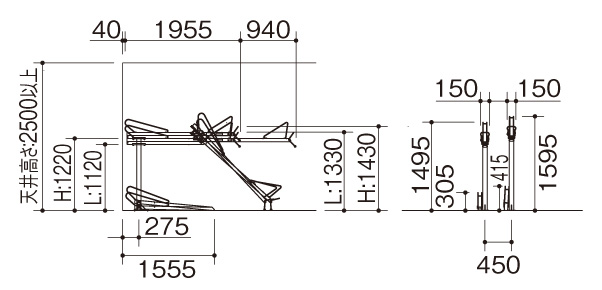

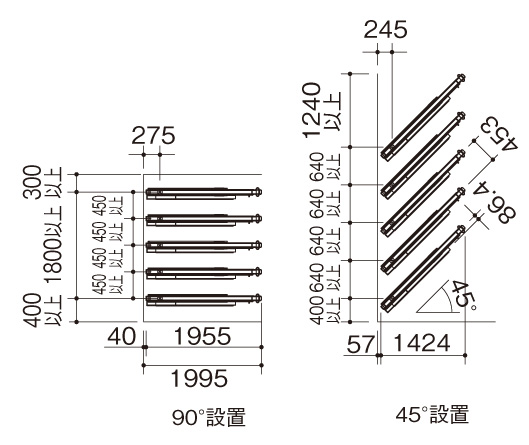

据付図

2段式サイクルラック1型 据付図2段式サイクルラック1型 据付図 (2)

※据付図の寸法は、標準のラックピッチで施工した場合の目安です。使用する自転車の形状により出し入れしにくい場合があります。

ご注意 ※必ずご確認下さい。

ご注文の条件について
配送についてのご注意

ご購入にあたってのご注意
  • 商品写真は撮影状況や、お客様のパソコン・スマートフォン・タブレットの画面の明るさによって、実際の色・材質感とは異なる場合がありますのでご了承下さい。
    ※色の間違いやイメージ違いによる返品はお受付出来かねますことを予めご了承頂きますようお願い致します。
  • 商品によって、使用方法が異なりますので設置・使用前には必ず取り扱い説明書をご覧頂きますようお願い致します。
  • 取付の作業は、施工業者等の専門家にお任せすることをお勧めします。
    ※お客様が取付中に破損された商品につきましては、お取替え等は出来かねますのでご了承下さい。
  • 商品到着後すぐに検品をお願い致します。到着品に不良がありましたら1週間以内にご連絡をお願い致します。
    ※施工時や施工後、お客様都合での返品は1週間以内でもお受けできませんことをご了承下さい。
施工についてのご注意
  • 自転車の収納以外の目的にはご使用にならないでください。
  • ラック設置幅は推奨幅を守って施工してください。
  • ラックの固定はアンカー止めとなっておりますので土間はコンクリート仕上げにしてください。
  • 製品の表面に付着したコンクリート等は速やかに清掃してください。また、表面にキズをつけますと腐食しやすくなりますので取扱いには十分注意してください。
  • 施工完了後に取りつけ作業をしたネジ類の締まり具合をもう一度確かめてください。

メーカー

四国化成建材

材質

【本体】冷間圧延鋼板
【柱】一般構造用角形鋼管

カラー

ホワイト

梱包数

L本体:3点
H本体:3点

出荷目安

都度確認
※受注生産品となりますので、ご注文後のキャンセルは不可となります。

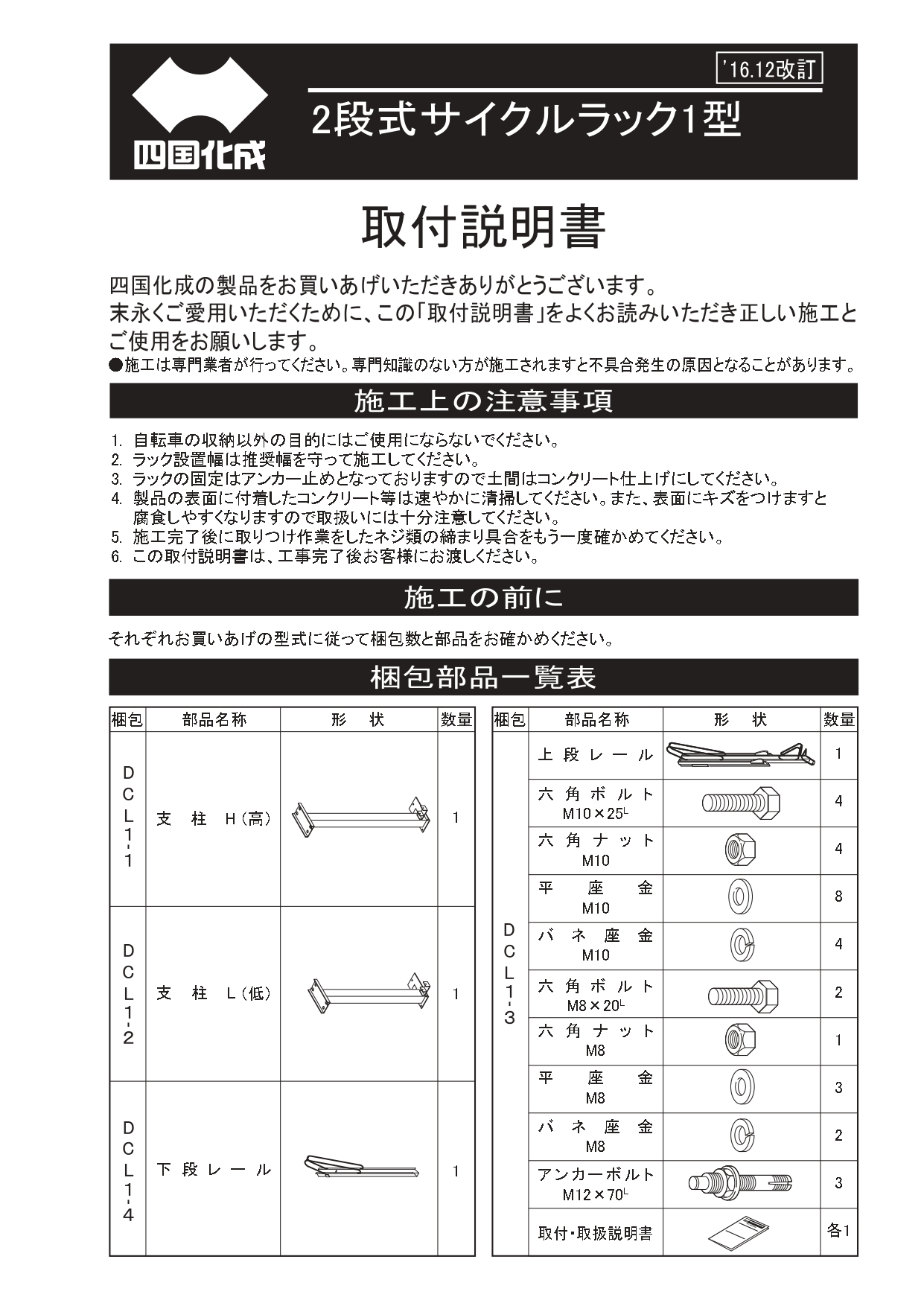

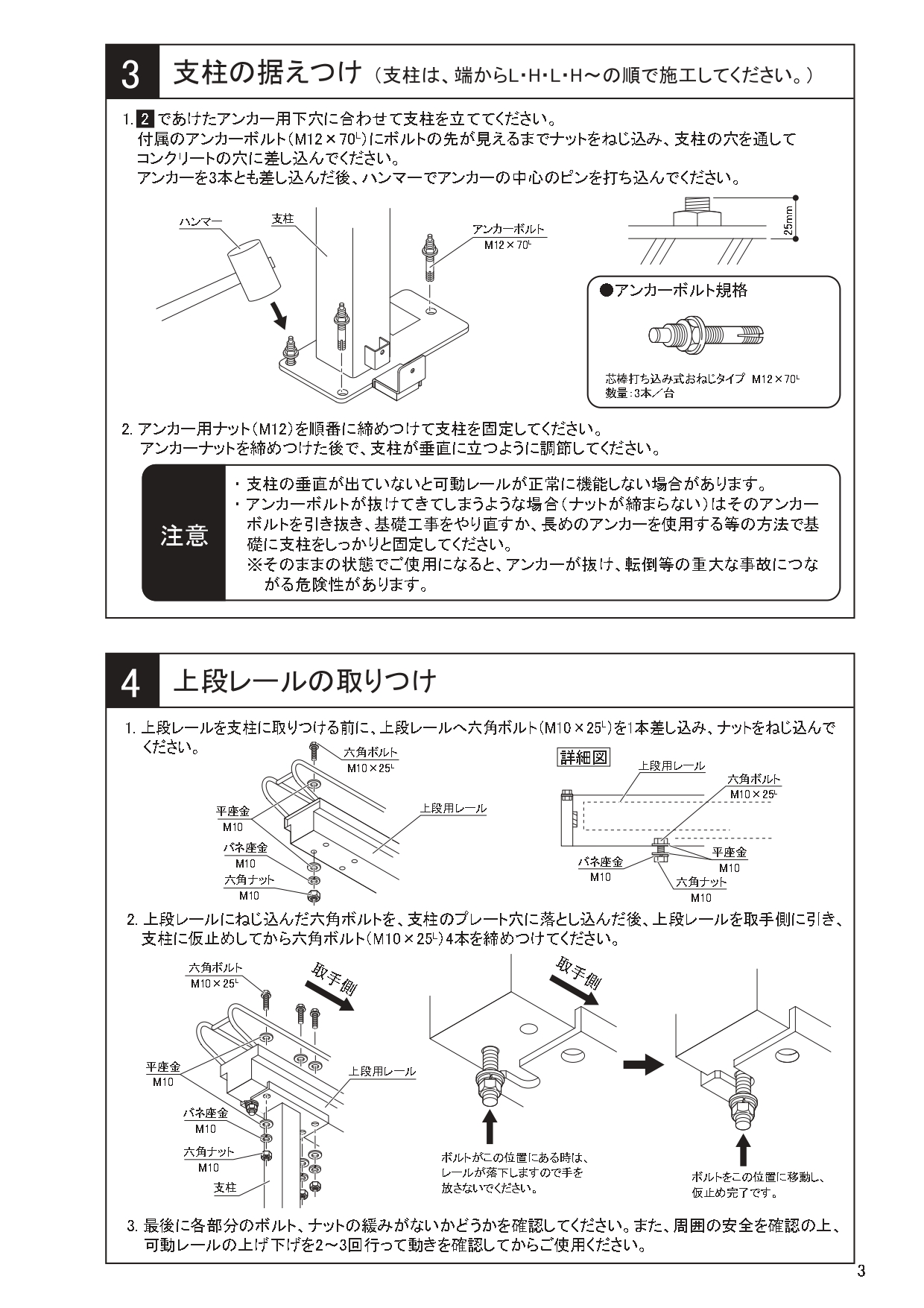

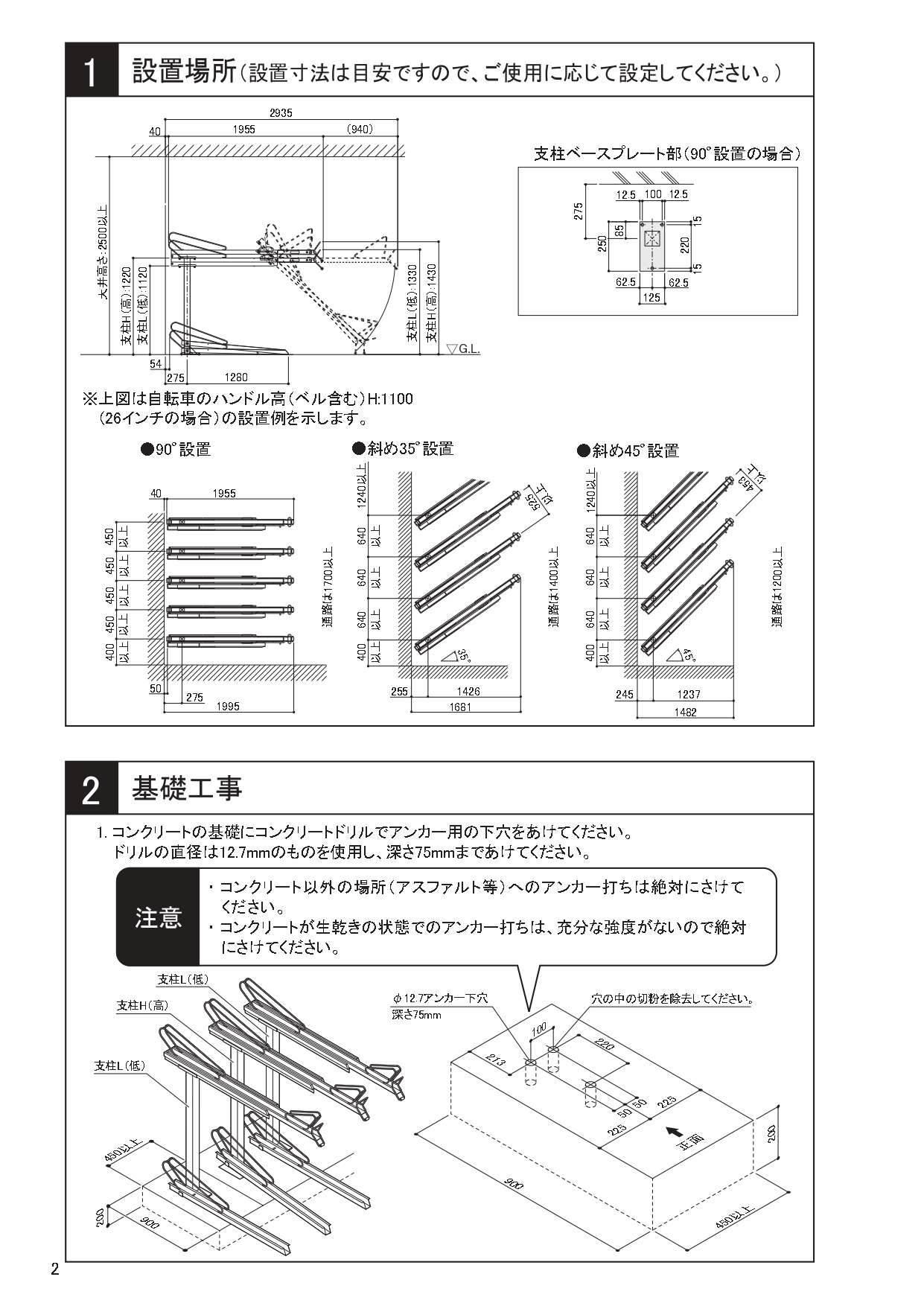

2段式サイクルラック1型 施工説明書_page-00012段式サイクルラック1型 施工説明書_page-00022段式サイクルラック1型 施工説明書_page-00032段式サイクルラック1型 施工説明書_page-0004
PDFダウンロード

備考

※掲載している説明書は変更になっている可能性があります。
※最新の情報については、同梱されている資料をご確認ください。

お客様より頂いたご質問
16台駐輪するためには何点設置する必要がありますか?

1点で2台駐輪が出来る仕様です。
そのため、低列用・高列用を合わせて8点お買い上げ頂けますと16台駐輪する事が出来ます。

天井高はどれくらい必要ですか?

天井の高さは2,500mm以上確保頂きますようお願い致します。

2段ラックに対応した駐輪場屋根を新規で考えています。取り扱いはありますか?

ございます。
ダイケンの駐輪場屋根でしたら、ハイルーフタイプ(高さが標準よりも760mmアップ)を選択することで対応が出来ます。

当商品はお見積り作成が可能です。
納品は全国対応しております。(北海道・沖縄・離島を除く。)
お気軽にご相談下さい。

ダイケン サイクルロビー CY-LFK

設置を検討している有効幅に対して何台設置が可能か教えてくれますか?

はい可能です。
お気軽にご相談下さい。

何台駐輪がしたいか、ということもご提示頂けましたら、当商品に限らず複数商品を組み合わせることで対応の可否も含めて判断させて頂く事が可能です。

なお、当商品を複数設置する場合は、横並びの場合ラック間のピッチは450mm以上必要となります。
また、ハンドルサイズの関係上、左右のクリアランスとして最低400mm+300mmが必要となります。

上記ご質問にあった「8点」を横並びに設置する場合は、3,850mm(450×7+400+300mm)の有効間口が必要となります。

お気軽にお問い合わせ下さい。
