据付図

• 天井がある場合は高さ2500mm以上必要。 ※通路幅は収納した自転車後輪端より1700mmが目安。
• 床面の勾配は横方向1％、前後方向1％以下の面に設置してください。

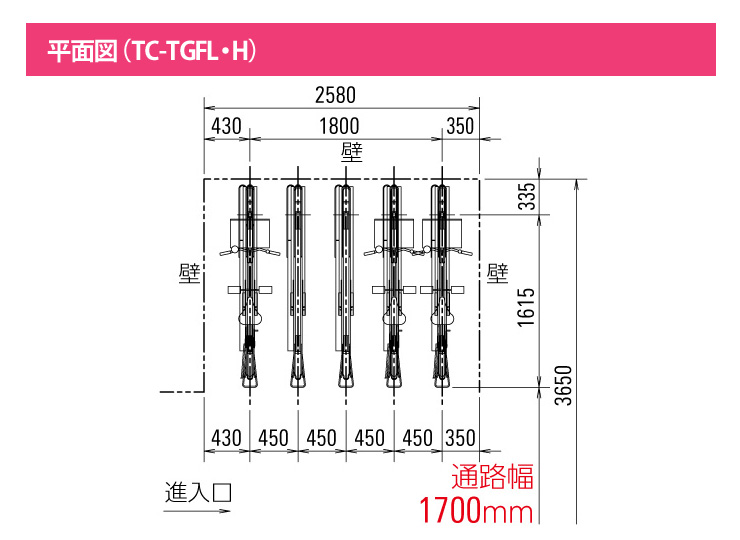

平面図（TC‐TGFL・H）

正面図（TC‐TGFL・H）

側面図（TC‐TGFL）

側面図（TC－TGFH）

基礎伏図

ベ－スプレ－ト側面断面図

ベ－スプレ－ト基礎伏図

※土間コンクリートは、現場の実状に合わせて厚さ目地等を設計施工してください。

主要部材表

ご注意　※必ずご確認下さい。

ご購入にあたってのご注意

• 商品写真は撮影状況や、お客様のパソコン・スマートフォン・タブレットの画面の明るさによって、実際の色・材質感とは異なる場合がありますのでご了承下さい。
  ※色の間違いやイメージ違いによる返品はお受付出来かねますことを予めご了承頂きますようお願い致します。
• 商品によって、使用方法が異なりますので設置・使用前には必ず取り扱い説明書をご覧頂きますようお願い致します。
• 取付の作業は、施工業者等の専門家にお任せすることをお勧めします。
  ※お客様が取付中に破損された商品につきましては、お取替え等は出来かねますのでご了承下さい。
• 商品到着後すぐに検品をお願い致します。到着品に不良がありましたら1週間以内にご連絡をお願い致します。
  ※施工時や施工後、お客様都合での返品は１週間以内でもお受けできませんことをご了承下さい。

注意事項

• 27インチを超える自転車は収納できないものもあります。
• マウンテンバイク等タイヤの太い自転車は収納できない場合があります。
• 特殊なハンドルの自転車は、下段に入らない場合には上段へ収納してください。
• 下段に後カゴ付の自転車を収納する場合、オプションの「8度振りスペーサー」をご使用ください。

施工上のご注意

• 製品は、必ず水平状態にして設置して下さい。
• 製品は、必ず組立説明書に基づき施工を行わない、使用前に必ず確認してください。
• 基礎工事の際のオールアンカーは必ず施工して下さい。
• 屋上等、強風時自転車の転倒・落下等の事故の恐れのある場所へは、設置しないでください。
• 組立作業の安全保護上、手袋等をご使用ください。
• みだりに改造・変更はしないでください。
• 組立完了後は、各部を再確認して下さい。
• 重量物の運搬は2人以上で行ってください。
• 避難通路には設置しないでください。
• 組立途中で放置しないでください。
